产品分类
联系我们
- 济宁市天狮涂料有限公司
- 地址:山东济宁鱼台东外环路开发
- 手机：15264777878
- 电话：0537 - 6213420
- 传真：0537 - 6087788
- 邮箱：410888310@qq.com
- 网址：http://www.jntstl.com/

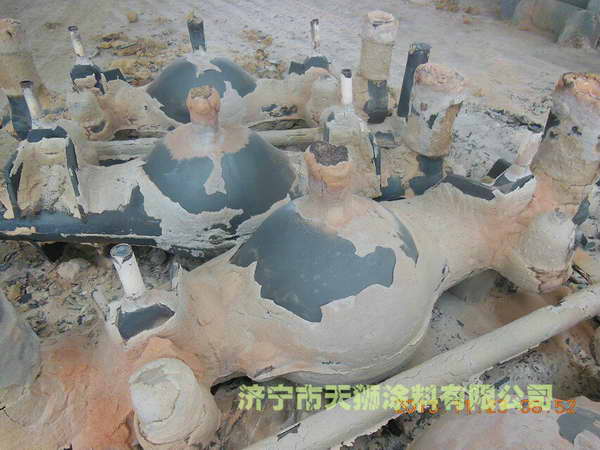

消失模涂料表面光洁涂料的原材料及性能
为了弥补模样的表面缺陷，消失模涂料可采用低熔点的石蜡、蜂蜡、硬脂酸等填料，以及从乙醇、甲醇等有机溶剂中选用一种或多种为溶剂，并由此而配制成表面光沽涂料。
为进一步降低模样的表面粗糙度和加速模样的气化，对一些大面积的表面粗糙和浅的凹陷，消失模涂料则宜选用残留物少、易气化和成膜性好的消失模涂料涂料，或聚甲基丙烯酸甲酯的树脂涂料。
消失模涂料除消失模涂料和聚甲基丙烯酸甲脂外，多数填料的残渣含量较高，过多地使用会影响铸件质量。所以除一些小面积较深的小孔或凹陷缺陷可酌情采用外，一般不主张选用以这类填料为基的表面涂料。
消失模涂料又称硝化纤维素或硝化棉。外观呈纤维状，易燃，其密度随含氮量而异。硝酸纤维素不溶于水，部分或全部溶于乙醇、甲醇、醋酸乙酯和丙酮溶液中。
消失模涂料选择消失模涂料，除考虑它的含氮量外，还应考虑它具有合理的粘度。消失模涂料的粘度(以秒数计算)愈高其溶于溶剂的性能愈好，相应成膜性就愈差(即涂层厚度愈薄)。为了获得厚实的薄膜层，应尽量选择低粘度的硝酸纤维素。消失模铸造用涂料最好选择含氮量10.4％一11％；粘度为0．5—5s的消失模涂料。
聚甲基丙烯酸甲酯，俗称(0号)造牙粉，其相对分子质量为20～30万。用由丙酮、二氯乙烷、醋酸丁酯和香蕉水组成的混合液为溶剂。
聚甲基丙烯酸甲酯涂料并非直接涂刷或喷在模样表面，而是预先将其喷涂在发泡模具的表面，使其形成一层薄膜，然后按照成形发泡工艺进行操作。在发泡过程中，这层薄膜受热而泡沫珠粒则膨胀。
借助薄膜与聚苯乙烯有良好的粘合力，使其从模具的内腔脱离，转移覆盖到泡沫塑料模的表面，由此降低了模样的表面粗糙度。
- 上一篇内容: 消失模涂料提供的保护作用与膜厚度成正比
- 下一篇内容: 消失模涂料的耐火粉料主要技术指标
