产品分类
联系我们
- 济宁市天狮涂料有限公司
- 地址:山东济宁鱼台东外环路开发
- 手机：15264777878
- 电话：0537 - 6213420
- 传真：0537 - 6087788
- 邮箱：410888310@qq.com
- 网址：http://www.jntstl.com/

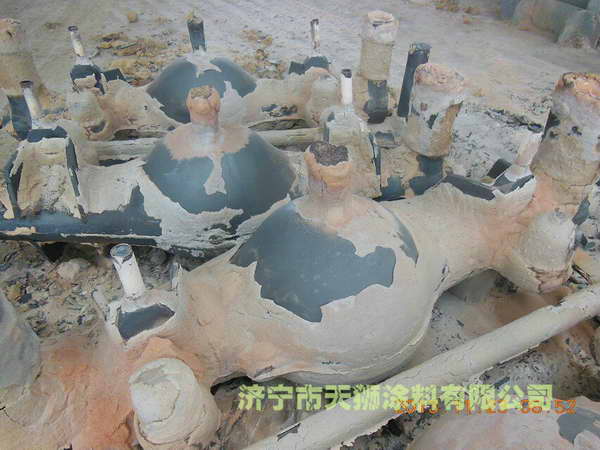

消失模涂料提高泡沫模组刚性
消失模涂料提高泡沫模组刚性
目前，消失模涂料的应用日益广泛。涂料质量是消失模涂料工艺的要素之一。涂料的作用是提高泡沫模组的刚性；使模组气化产物迅速逸出；使金属液与干砂隔离，从而获得表面光洁的铸件。发达国家的消失模涂料技术已相当成熟，铸造厂商一般采用商品涂料。国内对消失模涂料研究起步较晚，目前该种涂料质量与国外相比，尚有一定差距，而进口涂料价格昂贵。根据生产需要，本文研制了一种性能优良而成本较低的水基铸铁用消失模涂料，并将研究结果与美国阿什兰德化学公司(Ashland)的涂料进行了对比。
1 涂料组成
消失模涂料一般由耐火填料、载液、黏结剂、悬浮剂和助剂组成。
1．1 耐火填料
铸造用消失模涂料除了能防止黏砂外，还必须有足够的透气性。消失模铸件易出现绉皮缺陷，其主要成因是模样不完全分解的液化产物未能全部透过涂层或被涂层吸收，而积聚在铸件表面。为此应采用粒度较粗(180～240目)的浅色耐火填料，而不宜使用石墨填料。我们对美国阿什兰德化学公司消失模涂料X射线衍射分析得知，该涂料主要由高岭石、铝矾土和云母组成。根据国内和我省非金属矿产资源情况，我们决定使用地开石(与高岭石化学成分相同而晶胞堆垒方式不同)、铝矾土和石英粉三种耐火填料进行试验。表1所列为三种耐火材料的理化性质。
1．2 载液
载液可以是水或乙醇。目前醇基涂料用于消失模还存在一些问题，主要是这种涂料在料模上不能点火燃烧，需烘干或风干；涂层的干强度难以提高，醇基涂料不易实现浸涂或涂；成本较高，不如水基涂料安全。因此，我们选用水作载液。模样刷涂料后风干4～12h或在烘干室烘干，烘干温度50±5 6C。
1．3黏结剂
黏结剂除了能赋予涂料强度和涂挂性、悬浮性外，还必须克服聚苯乙烯模样表面的憎水作用，使涂层牢固地黏附于模样表面，在空气中不易被氧化，不与模样丧阿发生化学反应，常用的低温黏结剂有糊精、亚硫酸纸浆废液、羧甲基纤维素(即CMC)、聚乙烯醇、聚醋酸乙烯乳液等；高温黏结剂有水玻璃、硅溶胶、磷酸盐等。硅溶胶和聚醋酸乙烯乳液三种黏结剂。这三种黏结剂均具有水溶性，表2～表；所列为它-门的技术规格。
- 上一篇内容: 消失模涂料工艺复制原始泡沫模样状态
- 下一篇内容: 消失模涂料及造型工艺
