产品分类
联系我们
- 济宁市天狮涂料有限公司
- 地址:山东济宁鱼台东外环路开发
- 手机：15264777878
- 电话：0537 - 6213420
- 传真：0537 - 6087788
- 邮箱：410888310@qq.com
- 网址：http://www.jntstl.com/
消失模涂料的组成
消失模涂料的组成

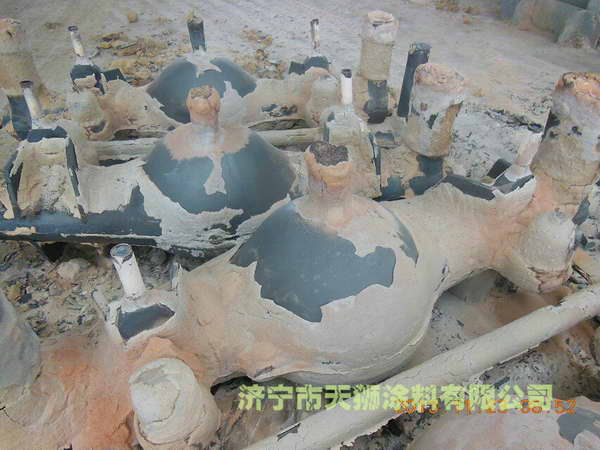

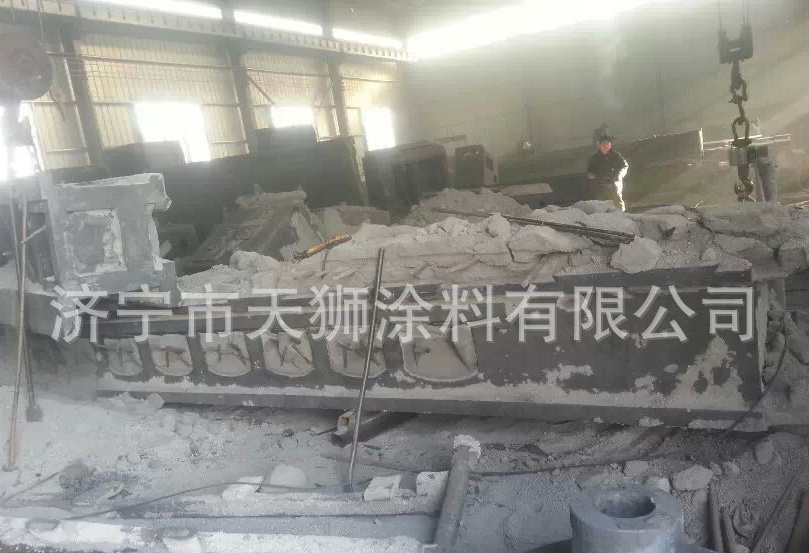

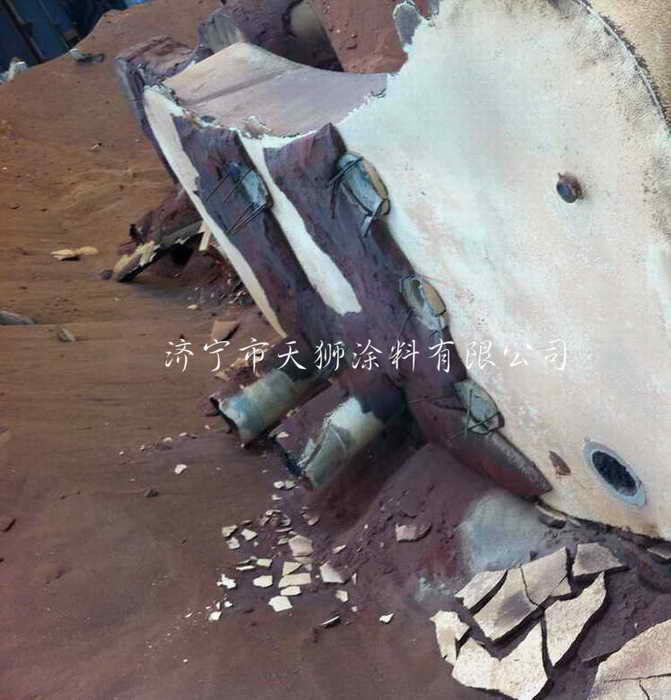

本发明所改进的消失模铸造过程包括由汽化材料如聚苯乙烯形成所需零件的模样，用成分中至少含10%体积的球形耐火材料的涂料刷模样，将模样放人容器中，振动模样周围无黏性的砂子，浇注金属液到模样中以形成铸件并汽化模样。本发明耐火材料成分的透气性容许模样汽化形成的气体逸出，同时在模样汽化期容纳金属液。如果浇注时涂料不能容纳金属，就会使金属侵入涂料并流人型砂中。本涂料配方和方法能防止这种缺陷。
为了确定使用球形耐火材料的作用，利用含有不同数量球形耐火材料的涂料进行了一系列试验。
【例1】在这项试验中，使用Zeelan工厂生产的牌号为ZEOSPHERES的球形耐火材料。ZEOSPHERES是由硅酸铝制成的厚壁中空球形体。本试验中使用的非球形耐火材料是市售的牌号为KYANiTE的硅酸铝。这是一种用于消失模涂料的标准耐火材料。试验中制订了三种配方。每种配方中只有耐火材料变动，而黏结剂、悬浮剂等成分保持不变。耐火涂料配方中，耐火材料占36.4%，其余成分为63. 6%。三种配方中非球形耐火材料的成分如下：
消失模涂刷三种配方之一且厚度大致相同的涂料后用来制备一系列相同的铸件。这些铸件的形状和表面都经过检验，结果如下：
涂刷配方A涂料的模样制备的铸件表面上含有严重的光亮碳缺陷。涂刷配方B涂料的模样制备的铸件表面上光亮碳缺陷比由配方A模样制备的铸件少。由涂刷配方C涂料的模样制备的铸件表面无光亮碳缺陷。
【例2】第二批试验是使用KYANiTE200目非球形耐火材料和体积占15%、45%和100%的球形耐火材料进行的。在每个模样上涂刷足够的涂料，使每个聚苯乙烯模样上具有相同厚度的耐火材料，从而含有相同体积的球形耐火材料。每一含量的球形耐火材料使用两种含量的黏结剂。每种配方浇注10个铸件，铸件表面质量由精通铸造领域的D、E两人按照5个等级予以评定。1表示表面无明显缺陷；5表示表面粗糙；2～4表示中等水平可见缺陷：2表示很轻微的可见缺陷，3表示具有较多的缺陷，4表示2/3的表面出现光亮碳缺陷。试验配方如表1所示。测试结果如表2所示。
- 上一篇内容: 消失模涂料铸造工艺在大型铸件生产中的应用
- 下一篇内容: 消失模涂料凹凸棒粘土对流变性的影响
